  • 실린더 검사 시스템(Cylinder Inspector)
    · CylinderInspector QuickTest · V4 CylinderInspector 2D

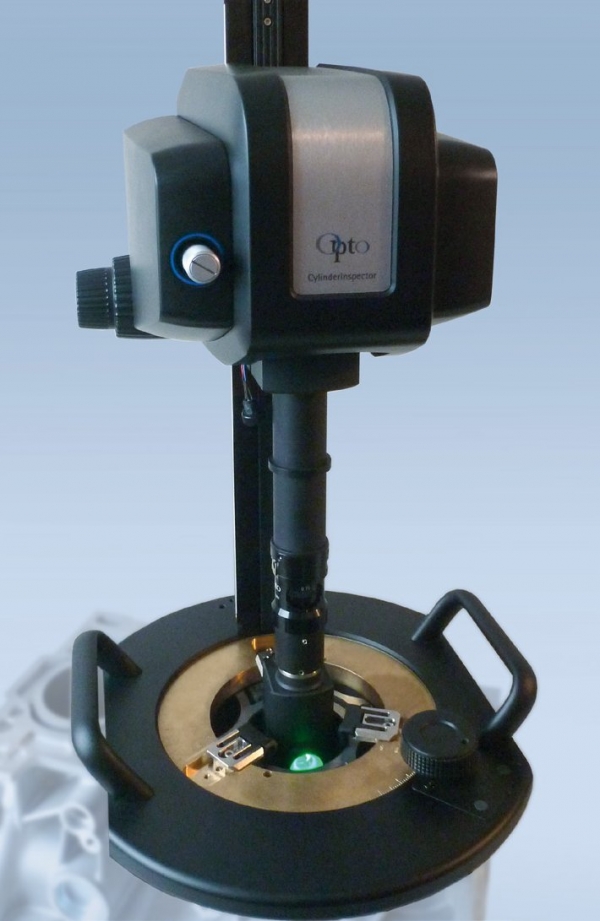

    실린더 검사 장비

    (V4 Cylinder Inspecter 2D)


    CylinderInspector 2D는 실험실 및 개발 환경의 품질 관리에 이상적이며,

    간단한 사용자 제어로 실린더 파라미터를 정확하게 반복적으로 측정 할 수 있습니다.


    CylinderInspector는 프로세스 제어 가능성을 크게 향상시켜

    제조 안정성을 크게 향상시킵니다.


    뿐만 아니라, 기존의 시간이 많이 소요되던 검사 방식을 탈피하여

    작업 시간을 획기적으로 단축시킬 수 있습니다.




    • 비파괴 샘플 분석
    • 실린더 표면의 최적 이미지를 위한 최적의 광학 장치
    • 통합된 광학 줌을 이용하여 다양한 배율의 비젼 관찰
    • 관찰 깊이의 조절 및 완벽한 360 ° 회전 관찰
    • 다양한 내경의 실린더에 적용 가능
    • 미세 구조 및 표면 관찰을 위한 Multi-functional 조명 모드
    • 접안렌즈, 카메라 등을 이용한 출력 가능 (모델에 따라 상이)




    Optinal 2D CylinderInspector 소프트웨어 :
    - 자동 호닝 각도 측정 / 수동 측정
    - 샘플 종속 한계 값의 정의
    - 애플리케이션 별 측정 프로파일 보호
    - 사용자 정의 가능한 소프트웨어 인터페이스 및 고객 별 테스트 보고서
    - 모공 및 입자 분석을 위해 모듈 방식으로 확장 가능
    - 파노라마 사진 제작을위한 옵션 스티칭 모듈




    043-102104-V4 CylinderInspector 2D
    Camera CMOS, USB 3.0
    Illumination Highpower LEDs, continuously dimmable brightfield & darkfield combinable
    Insertion depth [mm] 265
    Cylinder diameter [mm]60 - min.125 (> adapter needed)
    Rotation axis Manual driven
    Insertion axis Manual driven
    Focus axis Manual driven
    Magnification Integrated 7x zoom (with click stops)
    Field of View [mm] ~ 6.8 x 5.4 – 1.0 x 0.8


    Optional Accessories
    045-200145LC
    043-102112-100
    043-102104-V4-A02HD - Module
    • FOV [mm]: ~1.7 x 1.3 – 0.3 x 0.2
    • brightfield & darkfield combinable
    043-102104-V4-A03Stand 1 for small objects
    for object dimensions W x L x H [mm]: 245 x 245 x 300
    043-102104-V4-A06Stand 2 for small objects --
    for object dimensions W x L x H [mm]: 445 x 445 x 300
    043-102104-V4-A07alignment tool for fixing calibration targets
