    휴대용 광학 현미경 (Portable Microscope)

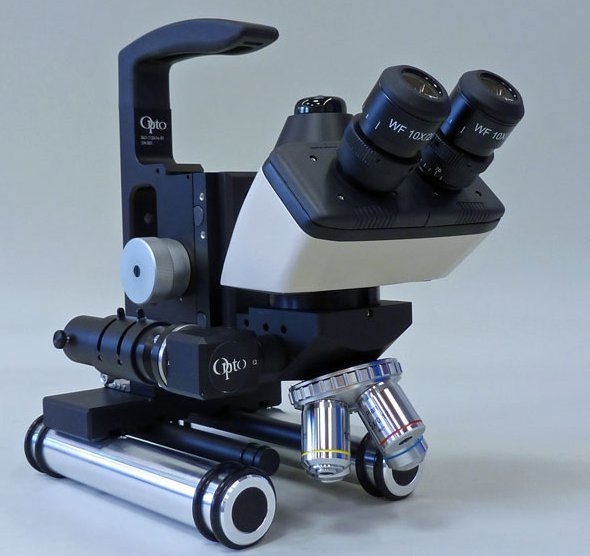

    Roller Microscope


    인체공학적으로 설계된 휴대용 측정현미경은 표면검사의 광범위한 분야에 사용됩니다.
    본 제품은 최대 2mm 두께의 비접촉 측정을 위한 측정 게이지로 업그레이드 할 수 있습니다.
    간단한 최고의 광학 품질 시스템을 가지고 있습니다.






    • 광학 대물렌즈 장착으로 선명한 이미지 구현

    • 대물렌즈를 4개 장착가능
    • 동축 LED조명
    • 측정용 격자 장착 가능

     • 고배율을 위한 견고한 스탠드
    • 현미경의 이동을 통해 대형 샘플 검사
    • 간편한 측정 프로그램을 통해 데이터베이스 작성



    • 50배, 100배, 200배, 500배로 관찰 가능

    • 옵션 게이지를 통해 z축의 측정 가능

    • c-mount 카메라 장착으로 측정 프로그램과 호환 가능

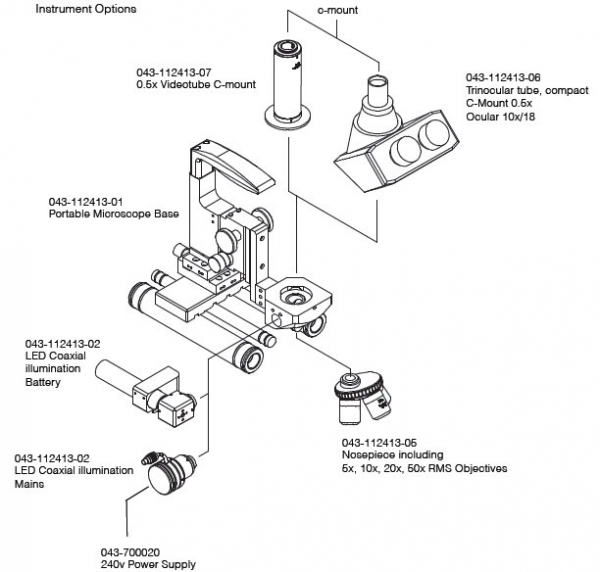

    OptoScope Specifications
    Description Portable Metallurgical Microscope Instrument
    Optical system Infinity corrected 5x, 10x, 20x, 50x RMS Objectives, rotating turret
    Eyepieces10x / 18 (Trinocular only)
    Illumination Coaxial, with optional high power LED (battery or mains), optical fibre, Kohler
     optional. Integrated iris options
    Focus Coarse (70mm travel) Fine (2mm travel)
    Chassis Lightweight anodised aircraft grade aluminium with twin roll base enabling stable mounting onto curved surfaces with diameters down to 60mm. Ergonomic carry handle
    Camera attachmentIntegrated 0.5x c-mount port
    Dimensions 30 cm x 27cm x mm x 15cm / Weight 2Kg






    Technical Features - Article: basic unit
    ■ Usable for roller inspection starting with a diameter of 60 mm or flat samples
    ■ Sensitive positioning oft he microscope by X/Y stages,
    ■ Travel: 25 mm; Spindle pitch: 0.5 mm; Scale division: 10 μm; Adjustment senssitivity: 5μm
    ■ Z-axis movement with coarse/fine focusing device,
    ■ Travel in coarse gear: 70 mm; Travel in fine gear: 1.9 mm; Fine Drive Sensitivity 0.001 mm
    ■ Carrying handle in ergonomical design
    ■ Optional clamp for digital gauge for altimetry
    ■ Dimensions approx. 320 x 160 x 230 mm
    ■ Camera magnifications: 2.5x, 5x, 10x, 25x
    ■ Visually magnifications: 33.3x, 66.6x, 133.3x, 333.3x
    ■ Weight approx. 4.9 kg
    ■ digital gauge and transport case Optional
