  • 실린더 검사 시스템(Cylinder Inspector)
    · CylinderInspector QuickTest · V4 CylinderInspector 2D

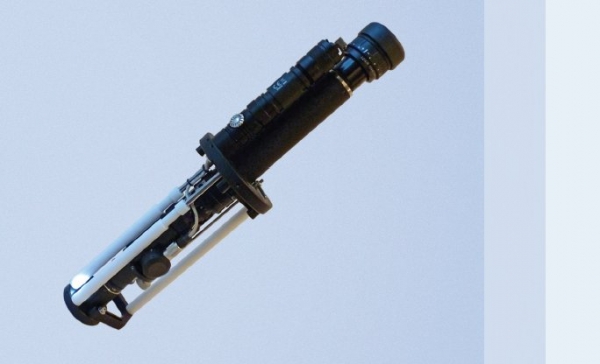

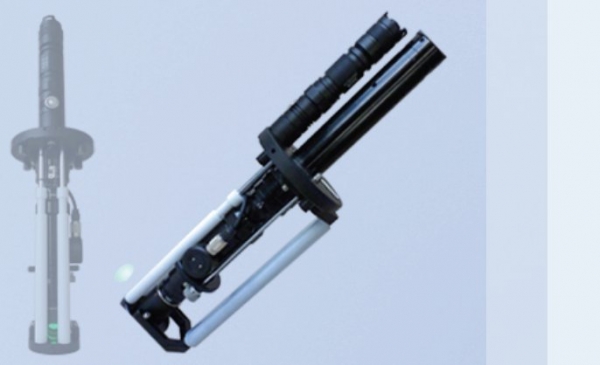

    실린더 검사 장비



    (Cylinder Inspecter QuickTest)



    • 비파괴 샘플 분석
    • 실린더 표면의 최적 이미지를 위한 최적의 광학 장치
    • 통합된 광학 줌을 이용하여 다양한 배율의 비젼 관찰
    • 관찰 깊이의 조절 및 완벽한 360 ° 회전 관찰
    • 다양한 내경의 실린더에 적용 가능
    • 미세 구조 및 표면 관찰을 위한 Multi-functional 조명 모드
    • 접안렌즈, 카메라 등을 이용한 출력 가능 (모델에 따라 상이)


    QuickTests는 고객의 다양한 기능을 제공해 드립니다.

    • Hollow angle의 자동 측정
    • 결정 분포의 수동 분석 / 결정 파괴율
    • 공급 업체와 고객 간의 표준화 된 검사 프로세스 구현
    • 고객 별 측정 매개 변수 및 보고서






    043-102113 CylinderInspector QuickTest
    Camera CMOS, USB 2.0
    Illumination Fibre optics
    Insertion depth [mm] 100
    Cylinder diameter [mm]70 - 89
    Rotation axis Manual driven
    Insertion axis Manual driven
    Focus axis Manual driven
    MagnificationIntegrated 7x zoom (with click stops)
    Field of View [mm]~ 6.2 x 5.0 – 0.9 x 0.7


    Optional Accessories
    045-200145LCEyepiece with C-Mount adapter
    043-102112-100Darkfield illumination
